누전차단기(ELB) 선정시 고려사항



1. 지락선택협조를 고려한 선정



1.1 상위 누전차단기 및 하위 누전차단기의 선정조건

. 감도전류 : 상위 누전차단기의 정격 부동작 전류 > 하위 누전차단기의 정격 감도전류

. 동작시간 : 상위 누전차단기의 관성 부동작 시간 > 하위 누전차단기의 동작시간



1.2 KSC 4613에 의한 동작시간 및 감도전류의 구분

구분	정격 감도 전류	정격부동작전류
인체감전보호용 및 고감도형	50~20	정격감도전류의 50%이상 단, 정격감도전류가 10m이하의 것은 60% 이상으로 함
중감도형	50~1000	정격감도전류의 50%이상
저감도형	3000~20000	정격감도전류의 50%이상



1.3 형식별 동작시간 감도전류 곡선

. 인체감전보호용이나 고속형의 중감도형으로도 일부 선택협조 가능함

. 보다 광범위한 선택협조를 위하여서는 시연형의 누전차단기가 필요함



1.4 누전차단기의 형식에 따른 동작시간

인체감전보호용	고속형	시연형	반한시형
			정격감도 전류	정격감도 전류의 1.4배	정격감도 전류의 4.4배
0.03초 이내	0.1초 이내	0.1초 초과 2초 이내	0.2초 초과 1초 이내	0.1초 초과 0.5초 이내	0.05초 이내



2. 선정시 고려해야 할 정격 사항

정격사항	선정시 고려사항
정격전압	반도체 증폭식의 누전트립방식으로 그 제어전원을 주회로에서 취하므로 정격전압과 사용회로 전압이 일치하도록 하여야 함	<=    MCCB와 동일
정격전류	부하기기의 전부하 전류보다 크게 하고 시동전류와 같은 사고가 아닌 일시적 과전류에 동작하지 않도록 선정하여야 함
정격감도전류	보호목적 및 지락 선택협조의 필요성에 의해 정함 예를 들면 감전보호용으로서는 일반적으로 고감도형 (정격감도전류 30mA이하)의 고속형(동적사건 0.1초 이내)을 선정함	<=   고유 정격
동작 시간
정격차단전류	회로의 규약단락 전류치 이상으로 선정





3. 정격전압의 선정 (주의 : ELCB와 MCCB 비교)

배선용차단기(MCCB)	적용 회로전압이 정격전압 이하면 어떠한 회로전압에 적용하여도 지장 없음
누전차단기(ELCB)	  반도체 증폭식 누전트립방식의 경우 제어전원을 취하므로 적용 회로전압에 정격전압을 맞추어야 함  규격상(KSC 4613) 정격전압의 110%까지 성능을 보증하는 것으로 되어 있고 동작 범위는 정격전압의 80~110%로 되어 있으므로 이 범위에서 적용



4. 정격감도전류의 선정

4.1  감전방지를 목적으로 하는 경우

. 기기의 접지가 곤란한 장소와 욕실내의 콘센트 : 감도전류가 15mA인 고감도형 누전차단기 적용

. 기타 이동형, 가반형의 전기기계기구, 심야전력기기, 습윤한 장소 등 감전 위험성 높은 곳

  감도전류가 30mA인 고감도형 누전차단기 적용

. 전등 및 콘센트 회로의 정격전류 100A이하의 전로

. 전동기 부하로 정격전압 220V 회로의 정격용량 7.5kW 이하 (고감도형의 감도전류 30mA 누전차단기)

. 전동기 부하로 정격전압 440V 회로의 정격용량 15kW 이하 (고감도형의 감도전류 30mA 누전차단기)



4.2 누전화재나 지락에 의한 기기손상 등의 방지를 목적으로 하는 경우

      중감도형 누전차단기 100mA, 200mA, 500mA 등 설치

. 대용량 회로 또는 누설 전류가 큰 회로에서 오동작의 우려가 있는 경우

. 지락에 의한 기기의 손상방지를 위한 목적으로 하는 경우

. 누전에 의한 화재방지를 위한 목적으로는 하는 경우



4.3 중감도형을 감전 방지용으로 사용하는 경우

. 물기 있는 곳이나 금속제 전기기계 기구에 상시 접촉되어 있는 등 위험성이 높은 장소에 적용하는 누전차단기의 감도전류

. 이외의 장소에 적용하는 누전차단기의 감도전류

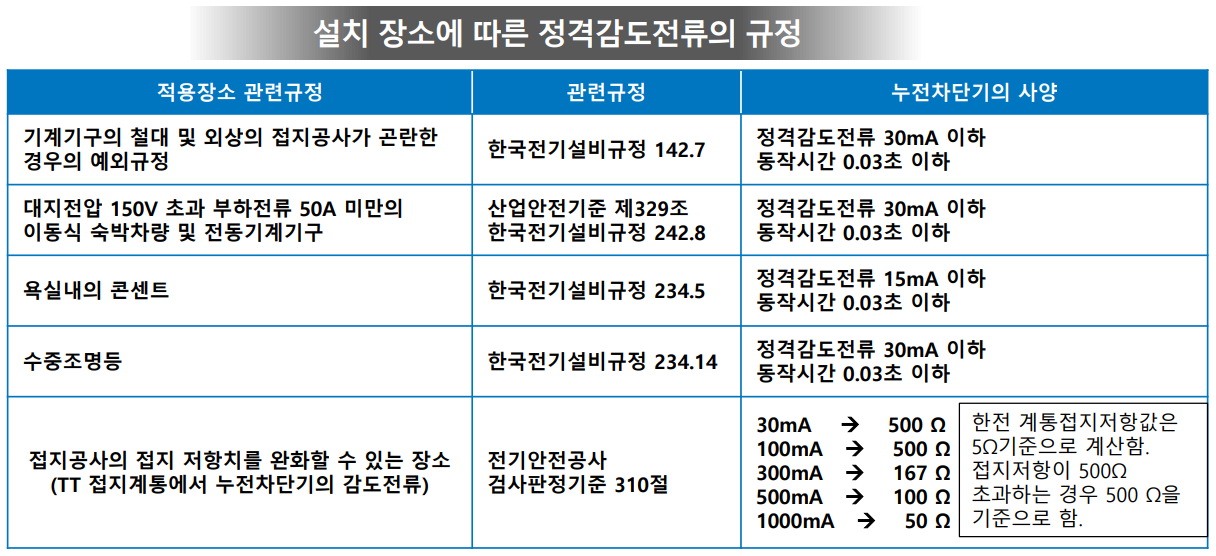

5. 설치 장소에 따른 정격감도전류의 규정



6. 누전차단기 주파수 특성

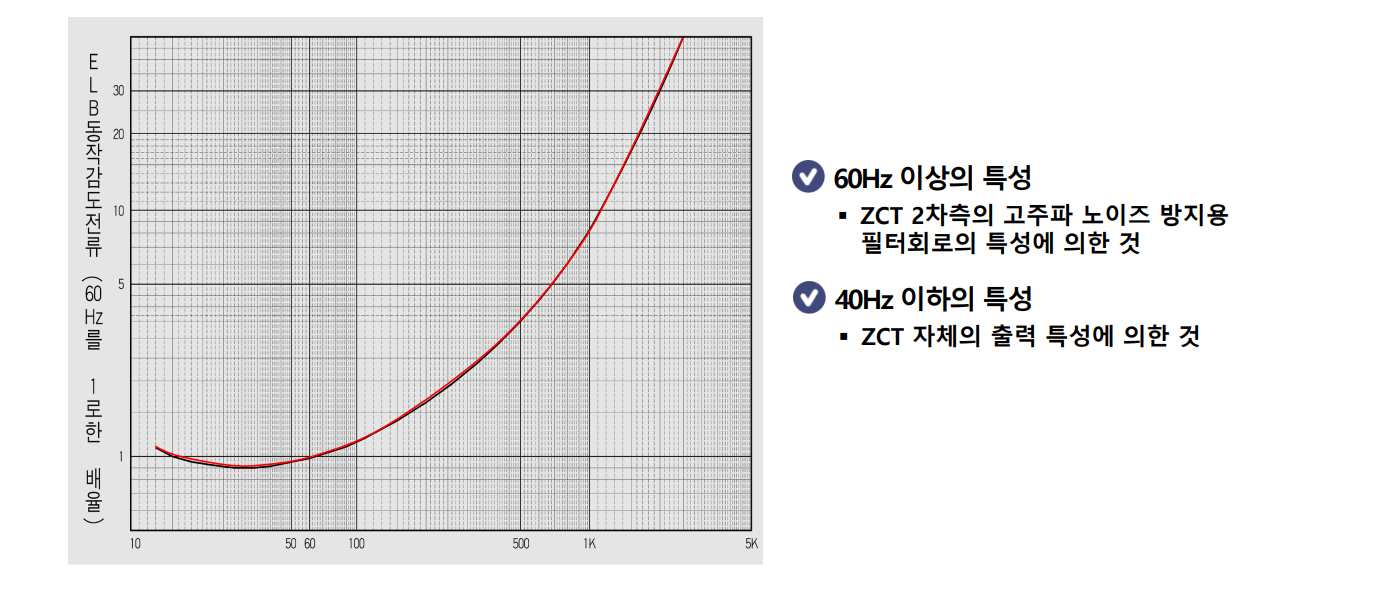

6.1 60Hz와 40Hz 특성

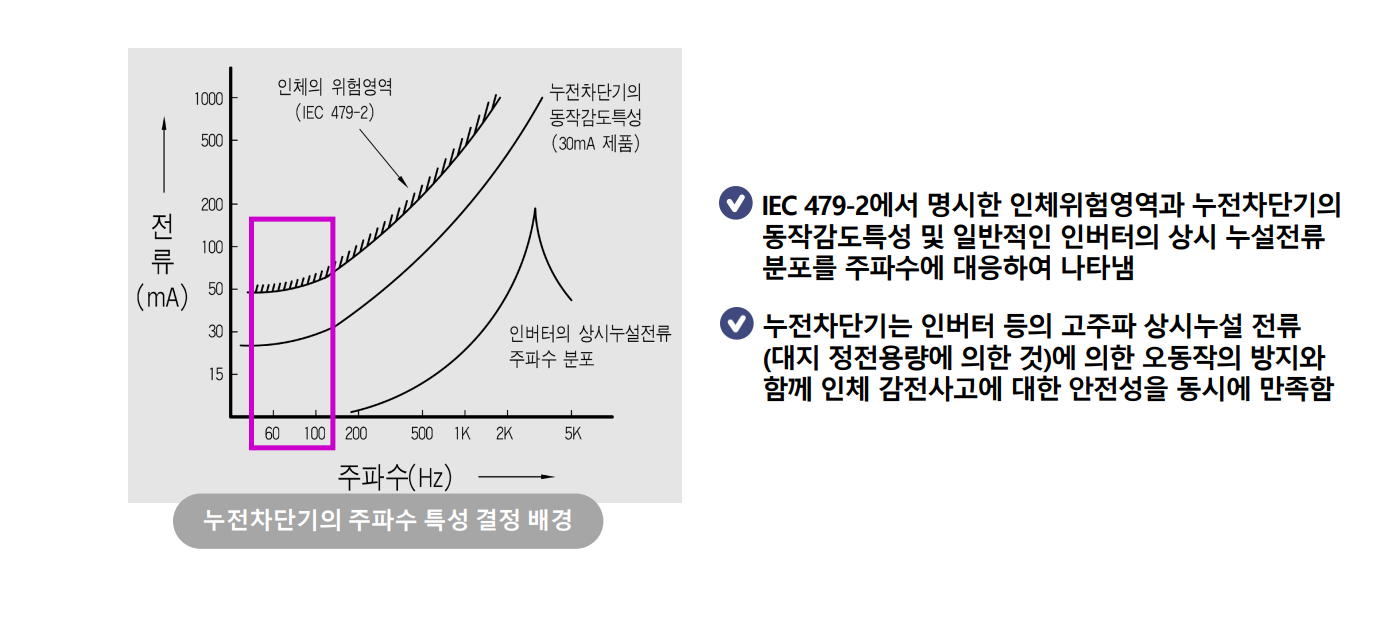

6.2 누전차단기의 주파수 특성 결정 배경
