스도쿠(SUDOKU) 자동화

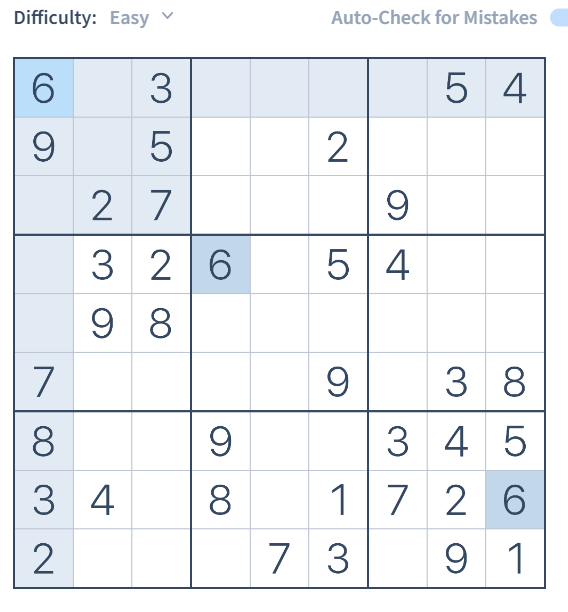

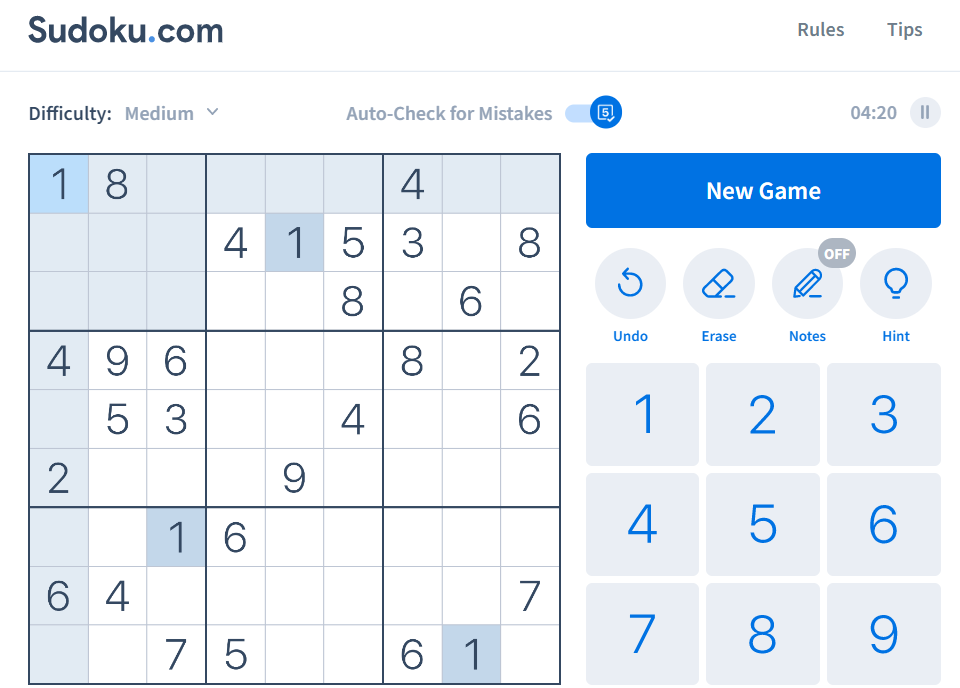

아래와 같이 스도쿠 문제 사이트(https://sudoku.com/)에서 제시된 문제에 대해 자동적으로 문제를 풀기 위해 다음과 같이 파이썬을 통해 프로그래밍 해 보았다.



Step 1) 사이트에서 스도쿠 문제 퍼즐의 영역을 마우스를 통해 좌상과 우하를 선택하여 스도쿠 퍼즐을 선택한다.

Step 2) 선택돤 스도쿠 퍼즐에서 각 숫자와 빈칸의 image를 좌측 상단부터 각각의 격자 image를 획득한다.

Step 3) 격자 image로부터 숫자가 있는 격자와 없는 격자를 구분한다.

Step 4) 숫자가 있는 격자의 image를 통해 숫자를 인식힌다.

Step 4.1) 숫자 image를 binary를 변형한 후 edge를 인식을 통해 숫자를 인식한다.

Step 4.2) 숫자 인식을 위해 edge을 얻은 image에서 숫자 image를 구성하는 점들의 중간 위치를 구한다.

Step 4.3) 얻어진 중간 위치를 기준으로 위쪽 영역과 아래쪽 영역에서의 점들의 x, y 위치에 대한 분산을 구한다.

Step 4.4) 각 숫자에 해당하는 얻어진 x, y 분산의 값들의 최소값과 최대값으로 판정을 위한 window를 만든다.

Step 4.5) 만들어진 각 숫자에 해당하는 분산의 window를 이용해 숫자 image가 어디에 해당하는지를 판정하여 최종적으로 숫자를 얻는다.

Step 5) Step4.5에서 얻어진 숫자를 통해 빈칸은 0으로 하는 스도쿠 퍼즐 table를 완성한다.

1) 선택된 사이트의 스도쿠 퍼즐 table image로 부터 각 격자의 숫자 image를 binary+edge한 image를 저장한다.

# https://sudoku.com/evil/

# 메인 프로그램

import pandas as pd

import mouse

import pyautogui as pag

from PIL import ImageGrab

import cv2

import matplotlib.pyplot as plt

import time

import keyboard

import numpy as np

from datetime import datetime

import project_num_cre_table_1

def cre_table(dst, var_x_A, var_y_A, var_x_B, var_y_B):

    table = pd.read_pickle('cretical_table.pkl')

    k=30

    L1_min = table['min_X_A'] <= var_x_A+k

    L1_max = table['max_X_A'] >= var_x_A-k

    L2_min = table['min_Y_A'] <= var_y_A+k

    L2_max = table['max_Y_A'] >= var_y_A-k

    L3_min = table['min_X_B'] <= var_x_B+k

    L3_max = table['max_X_B'] >= var_x_B-k

    L4_min = table['min_Y_B'] <= var_y_B+k

    L4_max = table['max_Y_B'] >= var_y_B-k

    LL = L1_min & L1_max & L2_min & L2_max & L3_min & L3_max & L4_min & L4_max





    re = np.array(table['num'][LL]).tolist()



    #print(re)

    try:

        num_re = re[0]

        #print(num_re)

        return num_re

    except:

        now = datetime.now()

        file_name = 'D:/' + now.strftime('%Y-%m-%d-%H-%M-%S') + '.jpg'

        cv2.imwrite(file_name, dst)

        project_num_cre_table_1

        pass

def empty_filter(thr):

    w, h = thr.shape

    filter_step = []

    for i in range(1, w-1):

       for j in range(1, h-1):

            cou_zero = sum(sum(thr[i-1:i+2,j-1:j+2] < 127))

            if cou_zero > 0:

                filter_step.append(cou_zero)



    num_cou = []

    for i in range(10):

        num_cou.append(filter_step.count(i))

    return num_cou

def mean_pos(binary):

    r, c = binary.shape

    II = []; JJ=[]

    for i in range(r):

        for j in range(c):

            if binary[i, j] > 0:

                II.append(i)

                JJ.append(j)

    mean_x = int(np.mean(II))

    mean_y = int(np.mean(JJ))

    return mean_x, mean_y

def var_pos(binary):

    r, c = binary.shape

    II = []; JJ=[]

    for i in range(r):

        for j in range(c):

            if binary[i, j] > 0:

                II.append(i)

                JJ.append(j)

    var_x = int(np.var(II))

    var_y = int(np.var(JJ))

    return var_x, var_y

#class auto_sudoku():

def read_image_num():

    print('ready to read ... ... ')

    p_cou = 0

    X = [];Y = []

    while True:

        #if mouse.is_pressed('right'):

        if keyboard.read_key() == 'p':

            y, x = pag.position()

            X.append(x)

            Y.append(y)

            time.sleep(0.3)

            p_cou += 1

        if p_cou == 2:

            im1 = pag.screenshot()

            path = r'./capture1.png'

            pag.screenshot(path)

            break

    img = cv2.imread('capture1.png', cv2.IMREAD_COLOR)

    #x1 = 276;x2 = 860;y1 = 228;y2 = 812

    # 562 542

    x1 = X[0];x2 = X[1]

    y1 = Y[0];y2 = Y[1]



    x1 = 562 - 288;y1 = 542 - 246

    x2 = 562 + 242;y2 = 542 + 286



    print(x1, y1)

    print(x2, y2)



    step = int((x2-x1)/9)

    img = img[x1:x2, y1:y2, :]

    cv2.imshow('img', img)

    w, h, _= img.shape

    r = w/9;c = h/9

    y = [];res = []

    x_b = 0;y_b = 0

    cou = 0

    puzzle_table = []

    for i in range(1, 10):

        a = int((i-1)*c)

        for j in range(1, 10):

            b = int((j-1)*r)

            grid = img[a:a+step, b:b+step, :]

            grid = cv2.resize(grid, dsize=(220, 220), interpolation=cv2.INTER_AREA)

            grid = grid[20:200, 20:200, :]

            grid_gray = cv2.cvtColor(grid, cv2.COLOR_BGR2GRAY)

            ret, thr = cv2.threshold(grid_gray, 127, 255, cv2.THRESH_BINARY)

            num_cou = empty_filter(thr)

            if len(num_cou) > 1 and num_cou[1] > 4:

                y = []

                for i in range(1, len(num_cou)-1):

                    y.append(num_cou[i])

                res.append(y)

                dst = cv2.Canny(thr, 127, 255)

                mean_x, mean_y = mean_pos(dst)



                A = dst[:mean_x,:];B = dst[mean_x:,:]

                var_x_A, var_y_A = var_pos(A)

                var_x_B, var_y_B = var_pos(B)

                #print(var_x_A, var_y_A, var_x_B, var_y_B)

                num_image = cre_table(dst, var_x_A, var_y_A, var_x_B, var_y_B)

                puzzle_table.append(str(num_image))

                cv2.imshow('dst', dst)

                cv2.waitKey(1)

            else:

                #pag.moveTo(165+b, 338+a)

                #pag.click()

                #sudoku_click_1to9_1.main(cou)

                #print(0)

                puzzle_table.append(str(0))

                time.sleep(0.001)

                cou += 1

    puzzle_table = np.array(puzzle_table).reshape((9, 9))

    return puzzle_table

if __name__ == "__main__":

    print('making table ... ...')

    puzzle_table = read_image_num()

    print(puzzle_table)

2) 각 숫자 image가 들어있는 폴더의 모든 image로부터 각 숫자의 분산 window를 선정한다.

import pandas as pd

import cv2

import matplotlib.pyplot as plt

import glob

import numpy as np

import os

import time

def mean_pos(binary):

    r, c = binary.shape

    II = []; JJ=[]

    for i in range(r):

        for j in range(c):

            if binary[i, j] > 0:

                II.append(i)

                JJ.append(j)

    mean_x = int(np.mean(II))

    mean_y = int(np.mean(JJ))

    return mean_x, mean_y

def var_pos(binary):

    r, c = binary.shape

    II = []; JJ=[]

    for i in range(r):

        for j in range(c):

            if binary[i, j] > 0:

                II.append(i)

                JJ.append(j)

    var_x = int(np.var(II))

    var_y = int(np.var(JJ))

    return var_x, var_y

categ = ['1','2','3','4','5','6','7','8','9']

index = ['num', 'min_X_A', 'max_X_A', 'min_Y_A', 'max_Y_A', 'min_X_B', 'max_X_B', 'min_Y_B', 'max_Y_B']

df = pd.DataFrame(columns=index)

for folder in categ:

    path = 'C:/Users/webju/OneDrive/python/SUDOKU_NUM/' + folder + '/*.jpg'

    #path = 'C:/Users/Administrator/OneDrive/python/SUDOKU_NUM/' + folder + '/*.jpg'

    file_list = glob.glob(path)

    X_A = [];Y_A = []

    X_B = [];Y_B = []



    for file in file_list:

        img = cv2.imread(file)

        src = img[20:200, 20:200].copy()

        #src = img.copy()

        src_gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)

        ret, thr = cv2.threshold(src_gray, 127, 255, cv2.THRESH_BINARY)

        dst = cv2.Canny(thr, 127, 255)

        mean_x, mean_y = mean_pos(dst)



        A = dst[:mean_x,:];B = dst[mean_x:,:]

        var_x_A, var_y_A = var_pos(A)

        var_x_B, var_y_B = var_pos(B)

        X_A.append(var_x_A);Y_A.append(var_y_A)

        X_B.append(var_x_B);Y_B.append(var_y_B)

        cv2.imshow('dst', dst)

        cv2.waitKey(1)

    data = [(folder, min(X_A), max(X_A), min(Y_A), max(Y_A), min(X_B), max(X_B),

            min(Y_B), max(Y_B))]

    data = pd.DataFrame(data, columns=index)

    df = pd.concat([df, data])

print(df.head())

df.to_pickle('cretical_table.pkl')

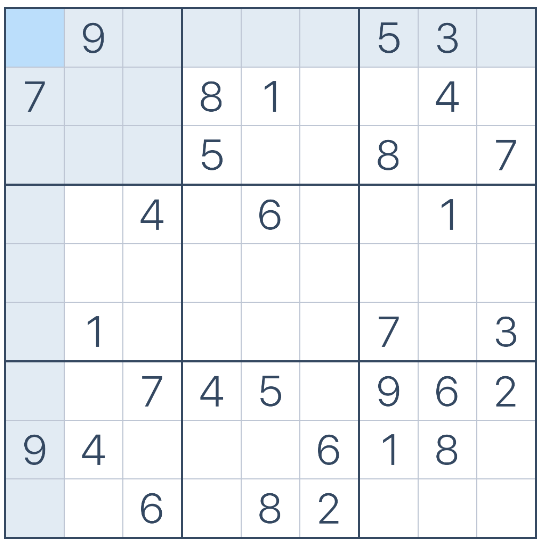

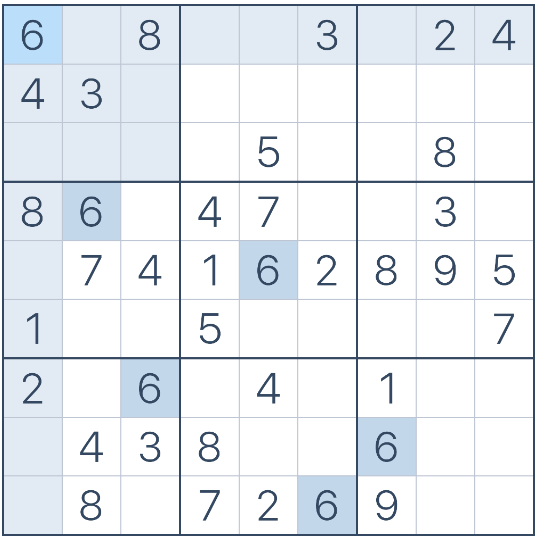

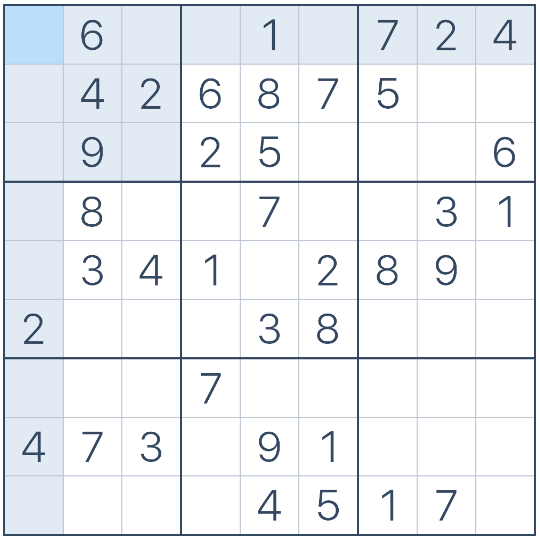

사이트에 있는 스도쿠(suduku) puzzle image(문제 테이블)를 아래와 같이 숫자 table로 자동적으로 완성대도록 하였음.
