4가지 크기의 입자로 빈 공간을 최대한 채우는 비율

화면 720 x 720 공간 안에 총 5가지의 반지름을 가진 원의 알깽이는 채울때 빈 공간을 최소로 하는 그 비율을 찾기 위해 본 글과 연구(?)를 실시해 봅니다.

이와 같은 내용이 가지는 의미를 단적으로 설명하다면

모든 재료는 여러가는 재료를 활용한 복합 또는 혼합 재료들로 만들집니다. 이때 성능이나 구조를 좋게하기 위해서는 빈 공간 없이 채우는 것이 중요합니다.

예를 들면, 재료를 구성하여 빈 공간 없이 채우고 싶은데 선택 재료의 종류와 가격이 다를 경우, 그 비율은 아주 중요한 사항이 된다. (방열 시트, 건축 구조물 등 거의 모든 재료에 대해)

따라서 선택된 재료들을 각각 얼마의 비율로 배합 또는 혼합해야만 최대 성능이나 구조적 안정성을 올릴 수 있습니다.

여기에 대해 파이썬을 이용하여 그 비율과 그 한계를 찾아보고자 합니다.

빈 공간이 작을수록 그 성능과 구조는 좋아집니다. 과연 그 비율은 얼마이며 그 비율을 찾기 위한 프로그램은 어떻게 되는지 시도해 보겠습니다.

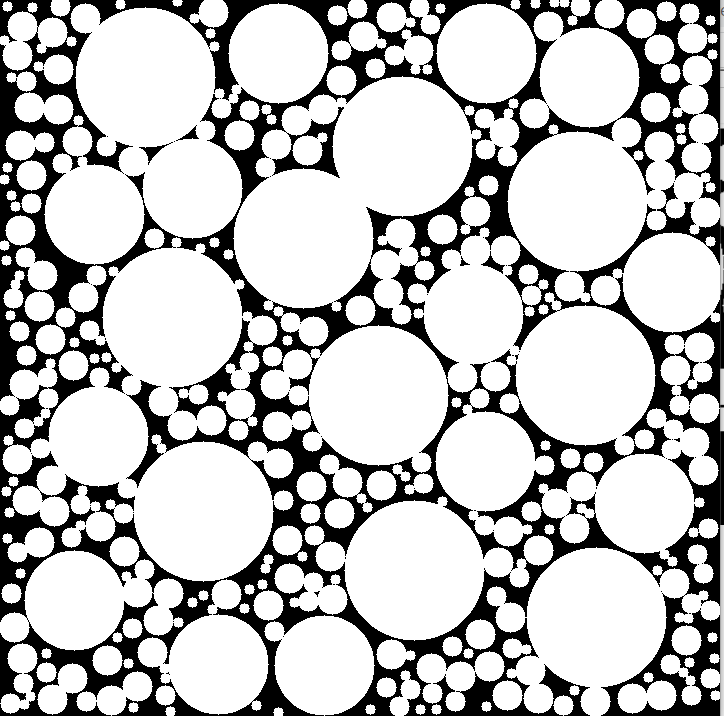

빈공간 : 21.4625 %

1차 시도 :

#-*- coding:utf-8 -*-

# 특정 공간에 빈 공간없이 최대 격자 채우기

import cv2

import numpy as np

import random

import matplotlib.pyplot as plt

w = 720

h = 720

white_color = 255

black_color = 0

radi = 40

img = np.zeros((h, w), dtype = np.uint8)

cou = 0

pp = []

ss = []

rad_10 = 0

rad_20 = 0

rad_30 = 0

rad_40 = 0

while 1:

    x = random.randint((-1)*int(radi/2), h+int(radi/2))

    y = random.randint((-1)*int(radi/2), w+int(radi/2))

    img1 = img.copy()

    a1 = sum(sum((img1 > 127)))

    radi = random.randint(1, 4)*10





    cv2.circle(img1, (x, y), radi, white_color, -1)

    a2 = sum(sum((img1 > 127)))

    #print(a1, a2)

    if (a2 - a1) > radi*radi*3.1: # 10 : 310, 20 : 1250

        img = img1

        cou += 1

        #print(cou)

        if radi == 10:

            rad_10 += 1

        if radi == 20:

            rad_20 += 1

        if radi == 30:

            rad_30 += 1

        if radi == 40:

            rad_40 += 1

    else:

        img = img

    print(rad_10, rad_20, rad_30, rad_40)

    pp.append(cou)

    ss.append(sum(sum((img == 0)*1))/(720*720))

    cv2.imshow('img', img)

    cv2.waitKey(5)



    plt.plot(pp, ss,'.-')

    plt.pause(0.01)

    plt.clf()







2차 시도 :

#-*- coding:utf-8 -*-

# 특정 공간에 빈 공간없이 최대 격자 채우기



import cv2

import numpy as np

import random

import matplotlib.pyplot as plt



w = 720

h = 720

white_color = 255

black_color = 0

radi = 40

img = np.zeros((h, w), dtype = np.uint8)

cou = 0

pp = []

ss = []

rad = [0, 0, 0, 0, 0]

grid = [70, 50, 15, 10, 5] # 입자 직경 5가지에 대해

grid_idx = 0

pos_x = []

while 1:

    radi = grid[grid_idx]

    try_time = 0

    while 1:

        x = random.randint((-1)*int(radi/2), h+int(radi/2))

        y = random.randint((-1)*int(radi/2), w+int(radi/2))

        try_time += 1

        img1 = img.copy()

        a1 = sum(sum((img1 > 127)))

        #radi = grid[random.randint(0, 4)]

        pos_x.insert(x, y)



        cv2.circle(img1, (x, y), radi, white_color, -1)



        a2 = sum(sum((img1 > 127)))

        #print(a1, a2)

        if (a2 - a1) > radi*radi*3.11: # 10 : 310, 20 : 1250

            img = img1

            cou += 1

            #print(cou)

            for p in range(len(grid)):

                if radi == grid[p]:

                    rad[p] += 1

        else:

            img = img





        pp.append(cou)

        empty_per = sum(sum((img == 0)*1))/(720*720)

        ss.append(empty_per)



        for p in range(len(grid)):

            print(rad[p])

        print(' => ',empty_per)



        cv2.imshow('img', img)

        cv2.waitKey(1)



        plt.plot(pp[-50:], ss[-50:],'.-')

        plt.pause(0.01)

        plt.clf()

        if len(ss) > 2:

            #if np.mean(ss[-50*(grid_idx+1):]) == empty_per:

            if (np.mean(ss[-50*(grid_idx+1):]) == empty_per) or (try_time > 10**(grid_idx+2)):

                break

    cv2.imwrite('result.png', img)

    if grid_idx < len(grid)-1:

        grid_idx += 1

    else:

        break

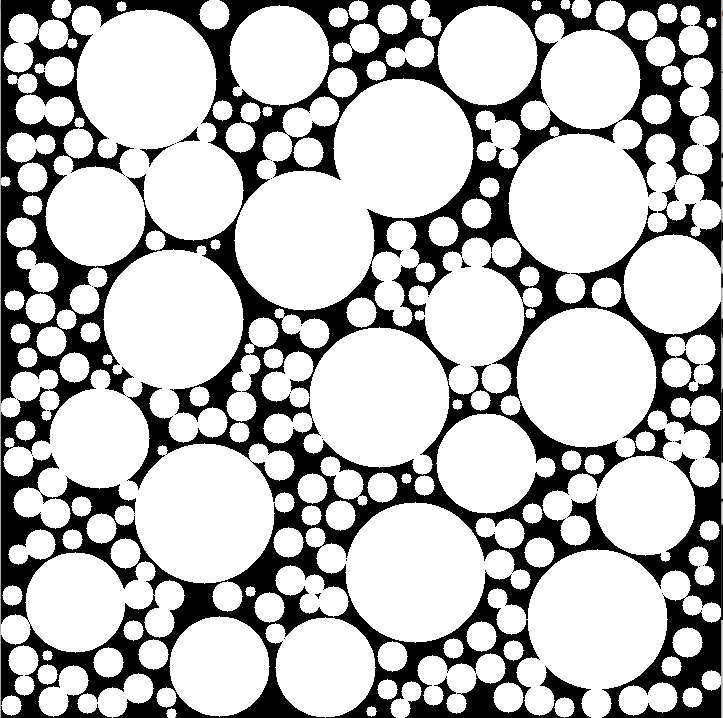

입자 비율 => 10 : 13 : 120 : 115 : 410

결과 빈 공간 비율 : 20.942515432 %
